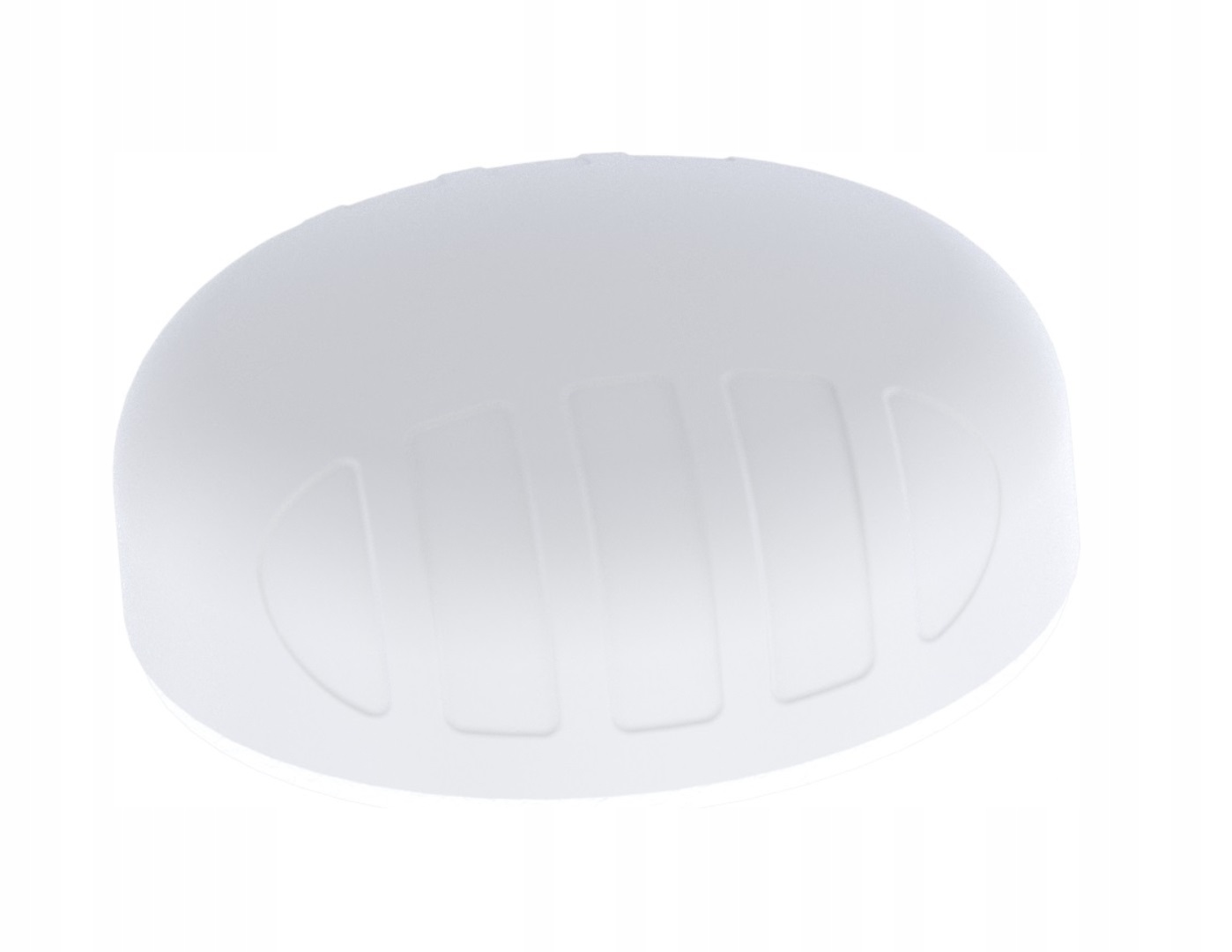

Niskoprofilowa antena dookólna Poynting PUCK-5-W
Szerokopasmowa panelowa antena dookólna Poynting PUCK-5 2X2 LTE (MIMO) 6
dBi, 2X2 Wi-Fi (MIMO) 7.5 dBi, GPS/GLONASS, 21 dBi
Nowa antena PUCK firmy Poynting
oferuje małą antenę profilową do użytku na rynkach IoT / M2M, Smart Meter,
Smart Utilities, Transporcie, Morskim i Rolno-Rolniczym. PUCK-5 składa się z
systemu antenowego 5 w 1 w jednej obudowie, wyposażonego w 2X2 MIMO LTE, 2X2
MIMO Wi-Fi (dwuzakresowe 2,4 GHz i 5 GHz) oraz GPS / GLONASS. Anteny 2x
Cellular MIMO (dla 2G / 3G / 4G) obejmują pasmo od 698 MHz do 3800 MHz, w tym
najpopularniejsze międzynarodowe pasma LTE. Antena zapewnia dwie oddzielne
dwuzakresowe anteny Wi-Fi oferujące równoczesne pasma 2,4 GHz i 5 GHz,
obsługujące 802.11ni 802.11ac / ax z 2 × 2 MIMO. Piąta antena to wysokowydajny,
aktywny system GPS / GLONASS działający w temperaturach do -40ºC. PUCK
przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej
wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów
promieniujących zapewniają doskonałą równowagę między dookólnością,
różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej
wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo
niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w
wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla
przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana
tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić
najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są
bardziej odpowiednie do zastosowań SISO.
Cechy produktu
– Wysoka wydajność wielu częstotliwości LTE 5 w
1
– Antena 2G / 3G / 4G / LTE (gotowa na
5G)
– LTE (2X2 MIMO), dwuzakresowe Wi-Fi (2X2 MIMO),
GPS / GLONASS
– Szerokopasmowy zakres częstotliwości, w
tym pasmo CBRS 3,5 GHz
–
Niezależna od płaszczyzny podłoża
–
Solidna, wandaloodporna i wodoodporna obudowa anteny (klasa IP
68)
– Idealny do transportu, zastosowań morskich
i IoT / M2M
– Opcje montażu Ultra-veZAtile dla łatwej
instalacji
Zastosowanie anteny
– Inteligentne narzędzia: inteligentne pomiary energii,
gazu i wody
–
Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo,
nawadnianie
– Automatyka przemysłowa, robotyka i inne systemy
M2M
– Digital Signage
– Magazyny i systemy
logistyczne
– Transport (autobusy, usługi komunalne i
bezpieczeństwo publiczne)
– Komunikacja, telemetria i
automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
-Maszyny rolnicze
– Morskie: małe
łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych
Wykresy wydajności anteny
Współczynnik fali napięcia
(VSWR)*
VSWR jest miarą efektywności
przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię
przesyłową do obciążenia.
W idealnym systemie 100% energii jest przesyłane,
co odpowiada VSWR 1:1, PUCK-5 zapewnia doskonałą wydajność we wszystkich
pasmach z VSWR ≤2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we
wszystkich pasmach od 698-960, 1710-2700 i 3400-3800 MHz
7,5dBi
to szczytowe wzmocnienie we wszystkich pasmach od 2400-2500, 5000–5800
MHz
–
Wzmocnienie przy 698–960 MHz: -1 dBi
– Wzmocnienie przy 1710–2700 MHz: 6
dBi
– Wzmocnienie przy 3400–3800 MHz: 6 dBi
– Wzmocnienie przy 2400-2500
MHz: 5 dBi
– Wzmocnienie przy 5000-5800 MHz: 7,5
dBi
Wzorce promieniowania
Prezentacja anteny szerokopasmowej PUCK-5 (wideo)
link: https://youtu.be/wQ7WTtjMNPM
Odnośniki
do innych filmów o PUCK-5:
Unboxing – https://youtu.be/AfL5b7pRWbk
Test
wysokiego napięcia PUCK – https://youtu.be/A-3FVcQjK-I
Test
PUCK w tunelu aerodynamicznym – https://youtu.be/Yga3oqAGly0
Test
wytrzymałości – https://youtu.be/MS_gkMZ26tE
Konstruowanie
rozwiązań 4×4 MIMO – https://youtu.be/YsRRjBAfX4k
Wiele możliwości
montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma
opcjami montażu. Obejmuje to standardowo:
– Mocowanie do czopu – w zestawie
dwie różne długości (40 mm i 80 mm)
– Montaż na słupku pionowym (montaż
wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
– Poziomy montaż
na słupie (np. Szyny morskie)
– Mocowanie magnetyczne
– Montaż
powierzchniowy (taśma dwustronna)
– Mocowanie ścienne
Najważniejsze cechy techniczne:
Specyfikacja techniczna
Kliknij tutaj,
aby zapoznać się z pełną dokumentacją techniczną anteny.
