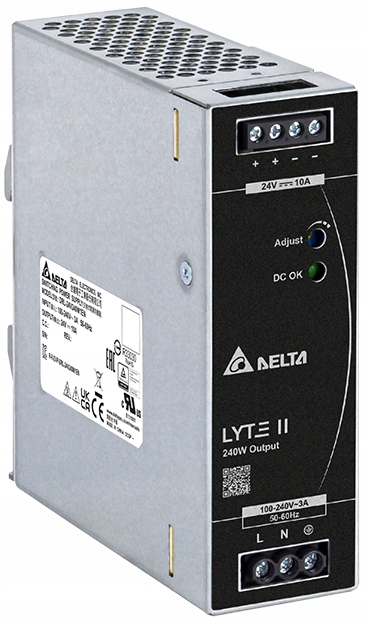

DRL-24V240W1EN Zasilacz na szynę DIN Delta Electronics
DRL-24V240W1EN jest zasilaczem na szynę DIN z ekonomicznej serii LYTE II firmy Delta został zaprojektowany dla użytkowników, którzy potrzebują zasilacza spełniającego podstawowe funkcje niezbędne w wielu ogólnych zastosowaniach przemysłowych, nie rezygnując przy tym z jakości i niezawodności. Zasilacz może pracować w szerokim zakresie temperatur (od -30 ° C do 70 ° C) zapewniając 100% mocy wyjściowej w zakresie od -30°C do +50°C przy napięciu 230 V AC. Zasilacz może działać w trybie stałego prądu, co czyni go odpowiednim do pracy z obciążeniem indukcyjnym i pojemnościowym. Produkt jest certyfikowany zgodnie ze standardami bezpieczeństwa IEC/EN/UL 62368-1 oraz normy EN 61000-6-2 dotyczącej odporności, obowiązującej w przypadku ciężkiego przemysłu. Produkt spełnia również wymagania dotyczące ochrony środowiska zgodnie z dyrektywą RoHS.
Najważniejsze cechy:
- Uniwersalne napięcie wejściowe AC
- Wbudowany obwód prądu stałego dla obciążeń biernych,
- Pełna moc w zakresie temperatur od -30 ° C do + 50 ° C
- Zimny start przy bardzo niskiej temperaturze -40°C
- Sprawność > 90% @ 230 V AC
- Zgodny z certyfikatem IEC / EN 61000-3-2, klasa A
- Zabezpieczenia: zwarciowe, przeciążeniowe, termiczne, nadnapięciowe
Specyfikacja techniczna:
- Model: DRL-24V240W1EN
- Producent: Delta Electronics
WEJŚCIE
- Nominalne napięcie wejściowe: 100-240 V AC
- Zakres napięcia wejściowego: 90-264 V AC
- Nominalna częstotliwość wejściowa: 50-60 Hz
- Zakres częstotliwości wejściowej: 47-63 Hz
- Prąd wejściowy: < 2,5 A @ 115 V AC, < 1,3 A @ 230 V AC
- Maksymalny prąd wejściowy (zimny start): 40 A @ 230 V AC
- Sprawność przy 100% obciążeniu: > 90% @ 230 V AC
- Średnia sprawność (25%, 50%, 75%, 100%): 88% @ 115 V AC
- Pobór mocy bez obciążenia: 0,21 W maks. @ 115 V AC & 230 V AC
- Współczynnik mocy dla 100% obciążenia: >0,95 @ 115 V AC & 230 V AC
WYJŚCIE
- Napięcie znamionowe: 24 V DC
- Zakres tolerancji fabrycznej punktu ustawienia: 24 V DC ± 1%
- Zakres regulacji napięcia wyjściowego: 21,6-26,4 V DC
- Prąd znamionowy: 10,0 A
- Moc znamionowa: 240 W
- Regulacja liniowa: ± 0.5% @ 115 V AC & 230 V AC
- Regulacja obciążeniowa: ± 0.5%
- Tętnienia i szumy (max.): < 150mVpp @ > 0°C do +70°C, < 450mVpp @ -30°C do 0°C
- Czas narastania: < 30 ms @ 115 V AC & 230 V AC
- Czas uruchomienia: 500 ms @ 115 V AC & 230 V AC
- Czas podtrzymania: > 20 ms @ 115 V AC (100% obciążenie), > 20 ms @ 230 V AC (100% obciążenie)
- Uruchamianie z obciążeniem kondensatorowym: Maks. 8,000 µF
ZABEZPIECZENIA
- Przeciążeniowe: < Zakres: 105-150% mocy znamionowe, Tryb ciągłego limitu prądu* (Vo > 80%), automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
- Zwarciowe: Tryb Hiccup, Na wyjściu pojawia się impuls prądowy o bardzo krótkim czasie trwania i wartości do 150% prądu maksymalnego. Zasilacz co kilka sekund wysyła ten impuls, aż do czasu ustąpienia przyczyny przeciążenia
- Nadnapięciowe: < 33,6 V, Wyjście SELV, tryb zaczepienia (zatrzaśnięcia)
- Termiczne: > 75°C w otoczeniu przy 100% obciążeniu, tryb zaczepienia (zatrzaśnięcia)
- Wewnętrzne zabezpieczenie bezpiecznikiem na styku L: T 4 A/250 V
- Ochrona przed porażeniem elektrycznym: Klasa I z podłączeniem do PE
*Stałe zabezpieczenie ograniczające prąd dla zastosowań z obciążeniami indukcyjnymi i pojemnościowymi
PARAMETRY ŚRODOWISKOWE
- Temperatura pracy: -30~+70°C (zimny start -40°C)
- Redukcja mocy w zależności od temperatury
>40°C zmniejszanie mocy o 1,67% / °C @115 V AC
>50°C zmniejszanie mocy o 2,5% / °C @ 230 V AC
- Redukcja mocy w zależności od napięcia wejściowego: <100 V AC zmniejszanie mocy o 1% / V AC
- Wilgotność względna w czasie pracy: 20~90% RH (bez kondensacji)
- Kategoria nadnapięciowa: II
PARAMETRY MECHANICZNE
- Obudowa: SGCC / Aluminium
- Waga (kg): 0,62
- Wymiary wysokość x szerokość x głębokość (mm): 123,6 × 40 × 116,8
- Wskaźnik: Zielona dioda LED DC OK
- System chłodzenia: Konwekcja
- Złącze wejściowe: 3 pin (Napięcie znamionowe: 300 V / 30 A)
- Złącze wyjściowe: 4 pin (Napięcie znamionowe: 300 V / 20 A)
- Przewody wejściowe: AWG 18 -12
- Przewody wyjściowe:
