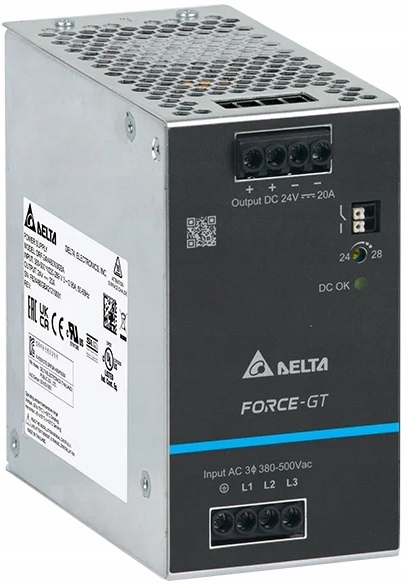

DRF-24V480W3GBA Zasilacz na szynę DIN Delta Electronics
DRF-24V480W3GBA Należy do serii zasilaczy przemysłowych z rodziny Force-GT na szynę DIN urządzenie charakteryzuje się wysoką gęstością mocy i wysoką sprawnością. Zasilacz oferuje ochronę przed przeciążeniem w trybie stałego prądu, co czyni go odpowiednim do zastosowań związanych z ładowaniem. Kolejną istotną cechą zasilacza jest powłoka konformalna na płycie PCB w celu ochrony przed pyłem i zanieczyszczeniami często spotykanymi w surowych warunkach przemysłowych. Zasilacz działa w szerokim zakresie temperatur od -30°C do +70°C. Urządzenie posiada uniwersalny zakres napięcia wejściowego od 320 V do 575 V AC (dla 3 faz) i od 340 V do 575 V AC (dla 2 faz).
Najważniejsze cechy:
- Uniwersalny zakres napięcia wejściowego AC
- Wbudowany obwód prądu stałego do zastosowań związanych z ładowaniem
- Temperatura pracy przy pełnym obciążeniu do 55°C
- Zimny start przy bardzo niskiej temperaturze -40°C
- Ultracienka konstrukcja
- Kondensator elektrolityczny o długiej żywotności
- Wbudowany przekaźnik DC OK i wskaźnik LED
- Powłoka konformalna na PCB w celu ochrony przed pyłem i zanieczyszczeniami
- Zabezpieczenia: zwarciowe, przeciążeniowe, termiczne, nadnapięciowe
- Zgodny ze standardem 80 PLUS Gold dla urządzeń przemysłowych 115 V
Specyfikacja techniczna:
- Model: DRF-24V480W3GBA
- Producent: Delta Electronics
WEJŚCIE
- Nominalne napięcie wejściowe: 3 x 380-500 V AC
- Zakres napięcia wejściowego: 3 x 320-575 V AC (3-Fazy) lub 2 x 340-575 V AC (2-Fazy)
- Nominalna częstotliwość wejściowa: 50-60 Hz
- Zakres częstotliwości wejściowej: 47-63 Hz
- Zakres napięcia wejściowego DC*1: 450-800 V DC
- Prąd wejściowy: < 0,85 A @ 3 x 400 V AC, < 0,73 A @ 3 x 500 V AC
- Sprawność przy 100% obciążeniu: 94% typ. @ 3 x 400 V AC & 3 x 500 V AC
- Średnia sprawność (25%, 50%, 75%, 100%): 92% typ. @ 3 x 400 V AC & 3 x 500 V AC
- Maksymalny prąd wejściowy (zimny start): 35 A typ. @ 3 x 400 V AC & 3 x 500 V AC
- Współczynnik mocy przy 100% obciążeniu: > 0,9 @ 3 x 400 V AC, > 0,88 @ 3 x 500 V AC
*1 Zasilacz może pracować na napięciu wejściowym prądu stałego
WYJŚCIE
- Napięcie znamionowe: 24 V DC
- Zakres tolerancji fabrycznej punktu ustawienia: 24 V DC ± 2%
- Zakres regulacji napięcia wyjściowego: 24-28 V DC
- Prąd znamionowy: 0-20,0 A
- Moc znamionowa: 480 W
- Regulacja liniowa: < 40 mV (@ 3 x 320-575 V AC wejście 100% obciążenie)
- Regulacja obciążeniowa: < 200 mV (@ 3 x 320-575 V AC wejście 0-100% obciążenie)
- Tętnienia i szumy (max.): < 150 mVpp
- Czas narastania: 100 ms typ. @ nominalne wejście (100% obciążenie)
- Czas uruchomienia: 1000 ms typ. @ nominalne wejście (100% obciążenie)
- Czas podtrzymania: 20 ms typ. @ 3 x 400 V AC (100% obciążenie), 40 ms typ. @ 3 x 500 V AC (100% obciążenie)
- Uruchamianie z obciążeniem kondensatorowym: Maks. 20,000 µF
- Funkcjonalny kontakt przekaźnika DC OK: 30 V / 1 A, Styki przekaźnika są normalnie „ON” (zamknięte), gdy moc wyjściowa (Vout) jest większa niż 90% typ. swojej wartości znamionowej.
PARAMETRY MECHANICZNE
- Obudowa: Aluminium
- Wymiary wysokość x szerokość x głębokość (mm): 124 × 65 × 127,3
- Waga (kg): 1,2
- Wskaźnik: Zielona dioda LED DC OK
- System chłodzenia: Konwekcja
- Złącze wejściowe: 4 pin (Napięcie znamionowe: 600 V / 30 A)
- Złącze wyjściowe: 4 pin (Napięcie znamionowe: 600 V / 30 A)
- Złącze DC OK: 2 pin (Napięcie znamionowe: 300 V / 12 A)
- Przewody wejściowe: AWG 18 -10
- Przewody wyjściowe: AWG 12-10
- Przewody DC OK: AWG 20-16
- Montaż: Szyna DIN standard TS35 zgodna z normą EN 60715
- Hałas (1 metr od zasilacza): Poziom ciśnienia akustycznego (SPL) < 25 dBA
PARAMETRY ŚRODOWISKOWE
- Temperatura pracy:
3-Fazy -25~+70°C (zimny start -40°C)
2-Fazy -25~+60°C (zimny start -40°C)
- Redukcja mocy w zależności od temperatury
>55°C zmniejszanie mocy o 3,33% / °C
- Redukcja mocy w zależności od napięcia wejściowego: 2-Fazy < 2 x 340-575 V AC Zmniejsz moc do 80%.
- Wilgotność względna w czasie pracy: 5~90% RH (bez kondensacji)
- Kategoria wysokośći roboczej i kategoria nadnapięciowa: II (2,500 do 6,000 metrów) III (0 do 2,500 metrów) Zgodnie z IEC/EN 62477-1 / EN 60204-1 (odstępy izolacyjne
