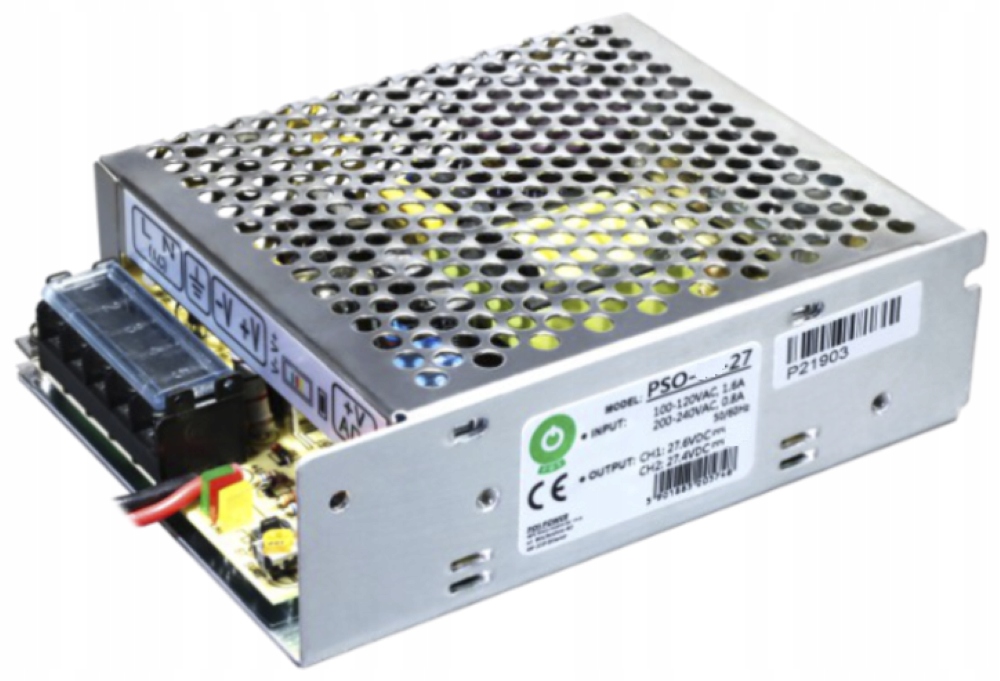

PSO-35-27 Zasilacz buforowy POS POWER
PSO-35-27 Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń 24 V DC, których pobór prądu nie przekracza 1,2 A. Zasilacz jest zasilaczem uniwersalnym i znajduje zastosowanie w rozwiązaniach systemów CCTV, SSWiN, KD, wideodomofonów i nie tylko.
Najważniejsze cechy:
- Uniwersalny zakres napięcia wejściowego AC / Pełny zakres
- Zabezpieczenia wyjściowe: Zwarcie / Przeciążenie
- Zabezpieczenia baterii: Odcięcie baterii
- Wbudowana ładowarka baterii z układem kontroli prądu ładowania
- Alarmowe sygnały LED: AC OK, DC OK, Ładowanie baterii
- Funkcja zimnego startu: uruchomienie zasilania bez sieci AC poprzez przełącznik ST
- Chłodzenie przez swobodną konwekcję powietrza
Specyfikacja techniczna:
WYJŚCIE
- Napięcie znamionowe: 27,6V
- Zakres regulacji napięcia: 21,3 ÷ 29,8V
- Prąd znamionowy:1,2A
- Zakres prądu: 0 ÷ 1,2A
- Moc znamionowa: 35W
- Regulacja linii: ± 0,5%
- Regulacja obciążenia: ± 1%
- Tolerancja napięcia [3]: ± 3%
- Tętnienia i szumy (maks.) [2]: 1000mV P-P
- Czas ustawiania i narastania [4]: 800ms, 50ms / 230VAC; 1600ms, 50ms / 115VAC przy pełnym obciążeniu
- Czas podtrzymania (typowy): 80ms / 230VAC; 16ms / 115VAC przy pełnym obciążeniu
BATERIA
- Napięcie znamionowe: 24V
- Parametry ładowania: 27,4V ± 0,2V / 0,5A ± 0,1A
WEJŚCIE
- Zakres napięcia: 80 ÷ 264VAC
- Zakres częstotliwości: 47 ÷ 63Hz
- Współczynnik mocy (typowy): PF > 0,6 / 230VAC przy pełnym obciążeniu
- Sprawność (typowa): 83%
- Prąd AC (typowy): 0,9A / 115VAC; 0,45A / 230VAC
- Prąd rozruchowy (maks.): 45A / 230VAC (25°C)
ZABEZPIECZENIA WYJŚCIA
Przeciążenie:
- Zakres: 110 ÷ 150%
- Tryb: hiccup mode, automatyczne przywrócenie
Zwarcie:
- Tryb: hiccup mode, automatyczne przywrócenie
ZABEZPIECZENIA BATERII
Odcięcie baterii:
- Zakres: 19 ÷ 22V
- Typ: wyłączenie, ponowne podłączenie zasilania wymagane do przywrócenia
ŚRODOWISKO PRACY
- Temperatura pracy: -10°C ÷ +50°C (zgodnie z krzywą deratingu)
- Wilgotność pracy: 20 ÷ 90% RH (bez kondensacji)
- Temperatura i wilgotność przechowywania: -20°C ÷ +85°C, 10 ÷ 95% RH (bez kondensacji)
NORMY BEZPIECZEŃSTWA I EMC
- Normy bezpieczeństwa: Zgodność z EN60950-1
- Odporność na napięcie:
Wejście/Wyjście: 1,5kVAC
Wejście/Obudowa: 1,5kVAC
Wyjście/Obudowa: 0,5kVAC
- Emisja EMC: Zgodność z EN55032
- Odporność EMC: Zgodność z EN55024
- Harmoniczne prądu: Zgodność z EN61000-3-3; EN61000-3-2
INNE
- Wymiary: 110 x 78 x 36 mm (Dł. x Szer. x Wys.)
- Waga: 0,4 kg
