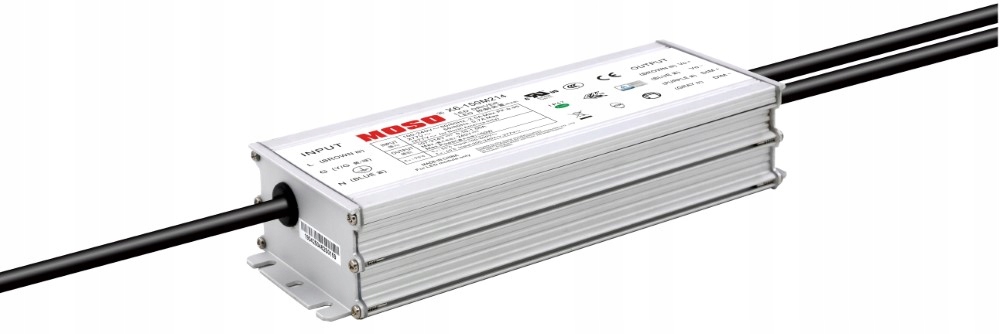

X6-150M143 Zasilacz stałoprądowy LED Moso
Stałoprądowy programowalny w trybie offline zasilacz LED model X6-150M143 to solidne urządzenie, które zapewnia niezawodne zasilanie dla oświetlenia LED, wytrzymała obudowa spełniająca normę IP67 zapewnia odporność na pył i wodę wewnątrz, jak i na zewnątrz budynków. Urządzenie może pracować w szerokim zakresie temperatur od -40°C do +70°C, posiada uniwersalny zakres napięcia wejściowego od 90 V AC do 305 V AC. Został stworzony do zastosowań w oświetleniu przemysłowym, tunelach i latarniach ulicznych, itp. W zasilaczu mamy możliwość zaprogramowania najważniejszych parametrów pracy, takich jak ściemnianie (1-10 V DC, PWM, regulacja czasowa) czy zakres prądu wyjściowego, dzięki czemu urządzenie może współpracować z oświetleniem od wielu różnych producentów. Korzystanie ze wbudowanych harmonogramów przygaszania, daje nam dalsze oszczędności energii i redukcje emisji CO2. Zasilacz charakteryzuje się wysoką sprawnością, metalową obudową, która efektywnie odprowadza ciepło, co znacząco wpływa na niezawodność pracy i żywotność podzespołów, zabezpieczenia: nadnapięciowe, zwarciowe oraz termiczne zapewniają bezpieczną i niezawodną pracę zasilacza przez długi czas.
Najważniejsze cechy:
- Zasilacz stałoprądowy, programowalne parametry wyjściowe
- Uniwersalny zakres wartości napięcia wejściowego
- Programowalny offline
- Stały strumień świetlny
- Izolowany sygnał wyjściowy i ściemniania
- Zabezpieczenia: Zwarciowe / Nadnapięciowe / Termiczne
- Chłodzenie swobodnym obiegiem powietrza
- Ochrona przeciwprzepięciowa: linia-linia – 5kV, linia-ziemia – 10kV
- Regulacja ściemniania 3 w 1 (1-10VDC, PWM, regulacja czasowa)
- Stopień ochrony IP67, dla zastosowań wewnętrznych i zewnętrznych
Zastosowanie:
- Oświetlenie krajobrazowe
- Oświetlenie uliczne
- Oświetlenie przemysłowe
- Oświetlenie do uprawy roślin
Specyfikacja techniczna:
- Model: X6-150M143
- Producent: Moso
WEJŚCIE
- Zakres wartości napięcia: 90 – 305 V AC
- Zakres częstotliwości napięcia: 47 – 63 Hz
- Sprawność (typ.): 92,0% / 230 V AC pod pełnym obciążeniem
- Prąd AC (max.): 2,0 A
- Współczynnik mocy (typ.): 0,97 / 230 V AC pod pełnym obciążeniem
- Prąd rozruchowy(zimny start): 75 A
- THD (maks.): 10% / 100-240 V AC 50 ÷ 100% obciążenie
WYJŚCIE
- Zakres napięcia: 80 – 143 V
- Napięcie wyjściowe bez obciążenia: 160 V
- Prąd znamionowy: 0,15 – 1,5 A (domyślnie ustawiony 1,05 A)
- Moc znamionowa: 150 W
- Całkowite tętnienie prądu wyjściowego (PK-PK): 5% typ. / 10% maks.
- Wahania prądu wyjściowego przy włączeniu (maks.): 10%, 100-277 V AC pod pełnym obciążeniem
- Tolerancja prądu wyjściowego: ± 5%
- Regulacja liniowa: ± 1%, 100-277 V AC
- Regulacja obciążeniowa: ± 3% 230 V AC 60 ÷ 100% obciążenie
- Czas uruchomienia(maks.): 0,5s, 230 V AC pod pełnym obciążeniem, 2s, 115 V AC pod pełnym obciążeniem
PARAMETRY ŚCIEMNIANIA:
- 0~10 V Bezwzględne maksymalne napięcie na pinie Vdim (+): 10 V typ.
- 0~10 V Prąd źródłowy na pinie Vdim (+): 200uA typ. / 400uA maks.
- Wyjście ściemniające zakres: 10% – 100% Imax / 0,15 – 1,5 A
- Zalecany zakres ściemniania dla 0-10 V: 0 V min. / 10 V maks.
- PWM_in poziom wysoki: 9,7 V min / 10,3 V maks
- PWM_in poziom niski: 0 V min. / 0,3 V maks.
- PWM_in zakres częstotliwości: 300 Hz min. / 2000 Hz maks.
- PWM_in cykl pracy: 1% min. / 99% maks.
ZABEZPIECZENIA
- Zwarciowe: Typ: hiccup, na wyjściu pojawia się impuls prądowy o bardzo krótkim czasie trwania i wartości do 150% prądu maksymalnego. Zasilacz co kilka sekund wysyła ten impuls, aż do czasu ustąpienia przyczyny przeciążenia
- Nadnapięciowe: Typ: odcięcie napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
- Termiczne: > 90°C temperatura otoczenia przy 100% obciążeniu, Typ: zmniejszanie natężenia prądu wyjściowego, maksymalne obniżenie wartości znamionowych może wynosić 30%. Automatyczny powrót do normalnej pracy po obniżeniu temperatury.
PARAMETRY ŚRODOWISKOWE
- Temperatura pracy: -40~+75°C
- Wilgotność względna w czasie pracy: 10~95% RH (bez kondensacji)
- Stopień ochrony: IP67 [2]
WYMIARY I WAGA
- Waga (kg): 0,8
- Wymiary długość x szerokość x wysokość (mm): 173,6 × 68 × 37
NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI
