YT-73080

MULTIMETR UNIWERSALNY, MIERNIK CYFROWY, BUZER

ZDEJMOWANA OSŁONA

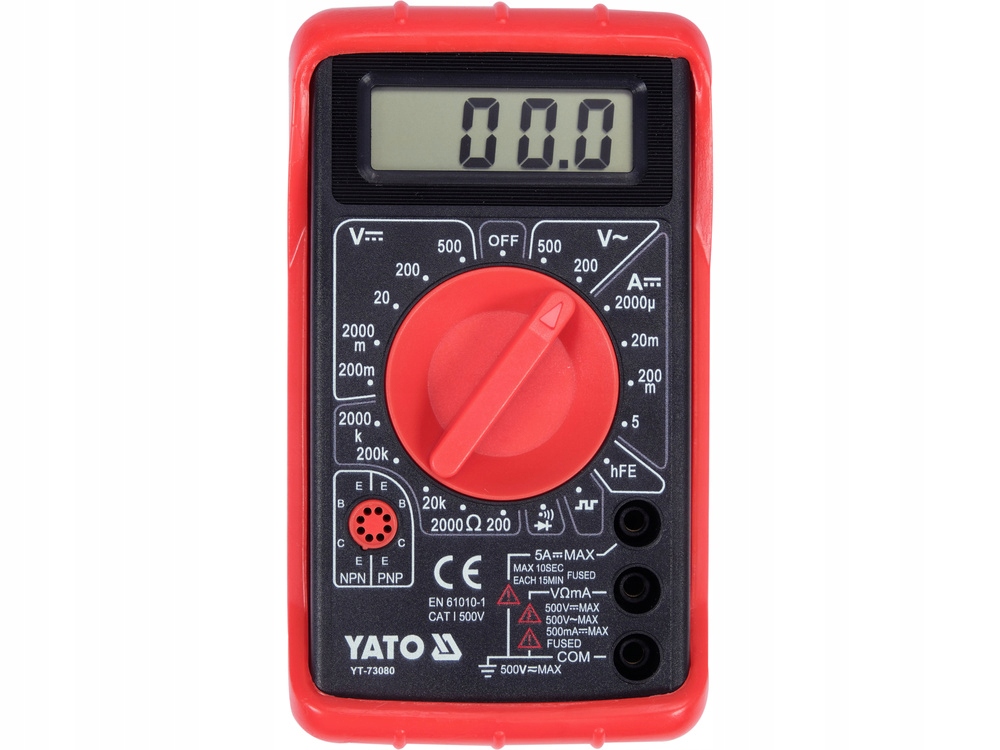

Miernik uniwersalny YT-73080 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Jest to podstawowy model w naszej ofercie. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster – czyli gumowa obudowa naciągana na obudowę urządzenia.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-500 V
• pomiar napięcia stałego: D.C. 0-500 V
• pomiar natężenia prądu stałego: D.C. 0-5 A
• pomiar rezystancji: 0-2 MΩ
• test diody: IF 1 mA, UR 3 V
• test ciągłości obwodu: 0-30 Ω

Dodatkowe pomiary:

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
• generator przebiegu prostokątnego: 5 Vpp, 50 Hz

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 14,7 V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73080 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

• Generator przebiegu – ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu międzyszczytowym 5 Vpp o częstotliwości około 50 Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośników
• DATA HOLD [H] – zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30 Ω (brak możliwości ustawienia miernika tylko na test diody)
• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9 V (6F22)
