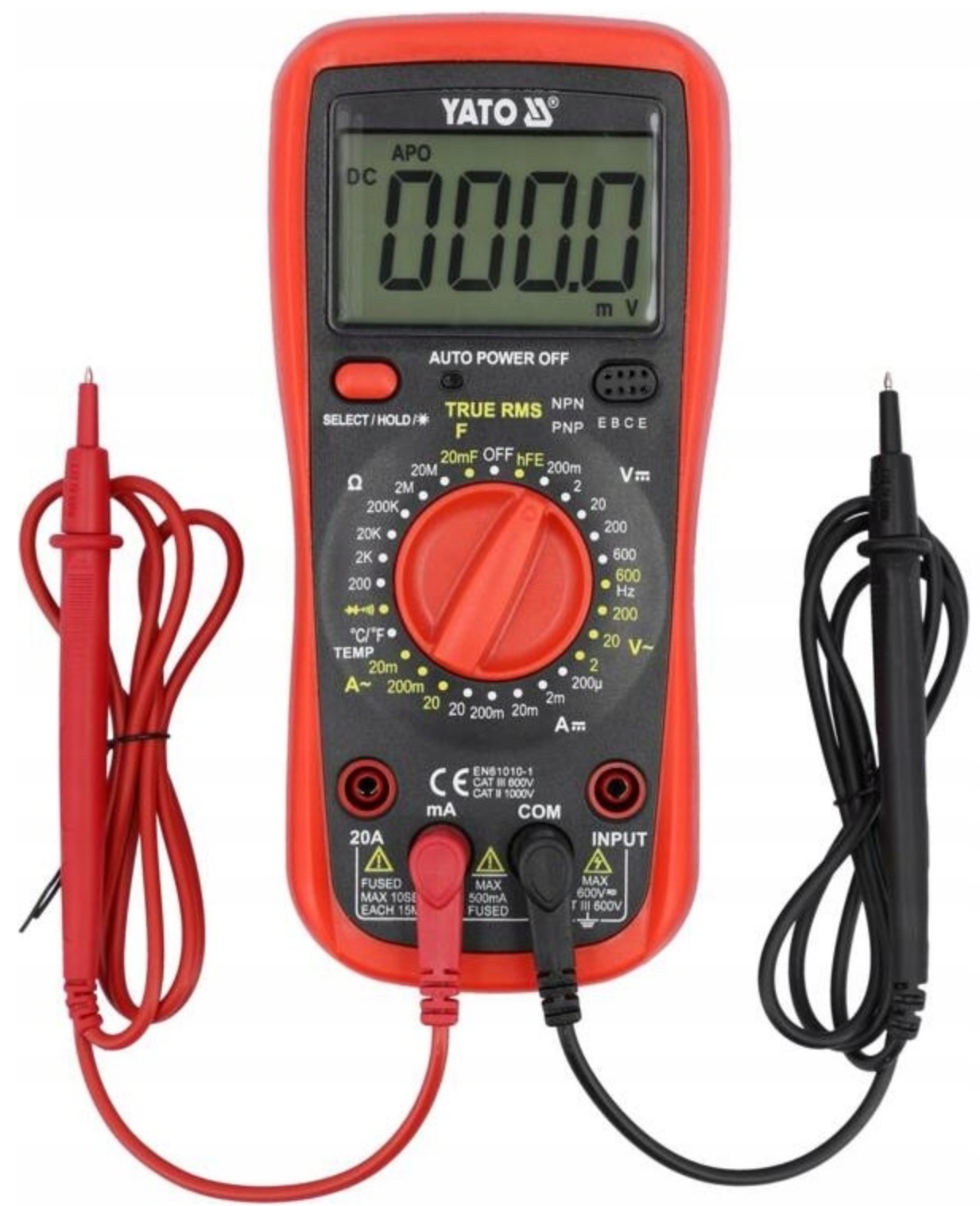

WIELOFUNKCYJNY MIERNIK CYFROWY TRUE RMS MULTIMETR DC AC LCD 1999

• YT-73083

Miernik uniwersalny YT-73083 z funkcją TRUE RMS oraz z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Pomiar natężenia prądu AC oraz DC do 20 amper wyróżnia multimetr na tle innych urządzeń, a duży ekran z niebieskim podświetleniem sprawi, że wynik będzie widoczny nawet w trudnych warunkach oświetleniowych.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu przemiennego: A.C. 0-20 A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-20 A
• pomiar rezystancji: 0-20 MΩ
• test diody: IF 1mA, UR 3.3 V
• test ciągłości obwodu: 0-100 Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-20 mF
• pomiar częstotliwości prądu w instalacjach domowych 230 i 400 V: 50-60 Hz
• pomiar temperatury: -40 do 1000°C
• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-73083 dla tego zakresu to : ±(1,2% + 8), rozdzielczość 0.1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 8 x rozdzielczość
• obliczenia: (235 x 1,2%) + 8 x 0.1 = 2,82 + 0,8 = 3,62 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,62 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS – miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• SELECT – zmiana trybu pomiaru np. zmiana z testu diody na test ciągłości obwodu, przy ustawieniu pokrętła na pomiar napięca AC 600V zmiana na pomiar częstotliwości w instalacjach domowych
• DATA HOLD – zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• w zestawie sondy pomiarowe oraz sonda do pomiaru temperatury
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• automatyczne wyłączenie się miernika po 15 minutach
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9 V (6F22)

Specyfikacja

• Marka Yato
• Pomiar napięcia przemiennego 0-600 V a.c.
• Pomiar napięcia stałego 0-600 V d.c.
• Prąd przemienny 0-20 A
• Prąd stały 0-20 A
• Pomiar rezystancji 0-20 MΩ
• Pomiar pojemności 0-20 mF
• Pomiar częstotliwości 0-60 MHz
• Pomiar hFe tranzystora PNP, NPN
• Pomiar temperatury -40 ~ +400 ˚C
• Test ciągłości obwodu 0-100 Ω
• Test przewodzenia tak
• Test diody tak
• Bezkontaktowe wykrywanie napięcia przemiennego NCV tak
• Wymiary 189x89x55 mm
• Materiał ABS
• Rodzaj wyświetlacza LCD
• Zakres wyświetlacza 1999
• Podświetlenie LED tak
• Sygnał dźwiękowy tak
• Wyłączanie automatyczne 15 min
• Data Hold tak
• Częstotliwość próbkowania 2 razy na sekundę
• TRUE RMS tak
• Zasilanie bateryjne
• Rodzaj baterii
• Bezpiecznik 600V / 20A
• Zakres temperatury pracy 0~40 ˚C
• Temperatura przechowywania -10 ~ +50 ˚C
• Masa 0.25 kg
• Symbol YT-73083
