WIELOFUNKCYJNY MIERNIK CYFROWY

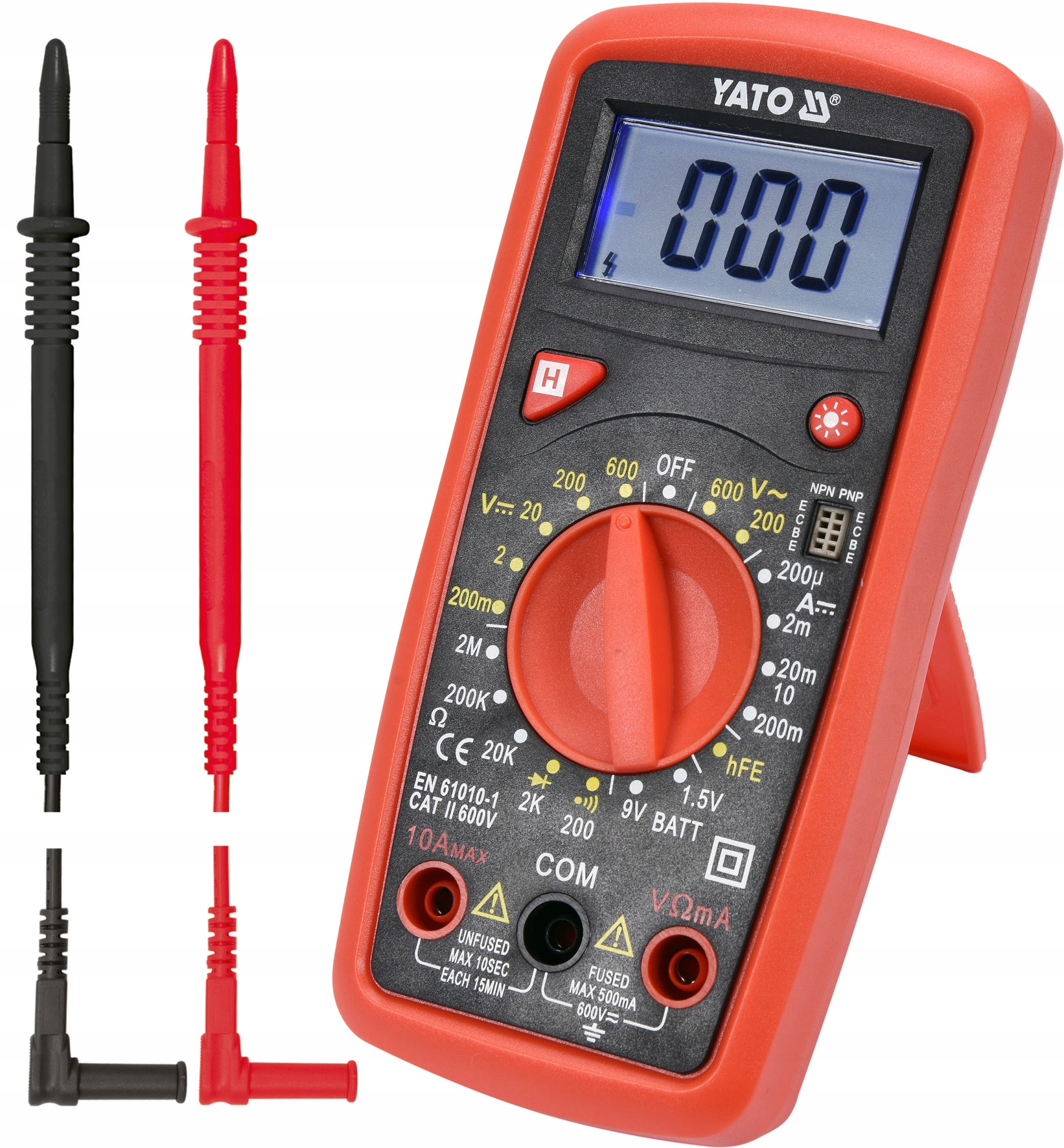

Miernik uniwersalny YT-73081 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest test baterii 1,5V i 9V za pomocą którego możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-600V
• pomiar napięcia stałego: D.C. 0-600V
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-2MΩ
• test diody: IF 1mA, UR 2,4V
• test ciągłości obwodu: 0-100Ω

DODATKOWE POMIARY

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
• test baterii 1.5V z rezystancją obciążenia ok. 3kΩ
• test baterii 9V z rezystancją obciążenia ok. 900Ω

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73081 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73081 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJE

• Test baterii 1,5 oraz 9V – miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania
• DATA HOLD [H] – zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω
• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10A
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5V(AAA)

UWAGA

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik – w innym wypadku ryzykujemy uszkodzenie urządzenia.

Waga

0.29

Pomiar napięcia przemiennego

0-600 V a.c.

Sygnał dźwiękowy

tak

Pomiar rezystancji

0-2 MΩ

Temperatura przechowywania

-10 ~ +50 ˚C

Test baterii

1.5|9 V d.c.

Data Hold

tak

Częstotliwość próbkowania

2-3 razy na sekundę

Rodzaj baterii

2×1.5V; AAA

Rodzaj wyświetlacza

LCD

Test diody

tak

Masa

0.13 kg

Podświetlenie LED

tak

Zasilanie

bateryjne

Bezpiecznik

600V / 0.5A

Prąd stały

0-10 A

Wymiary

155x75x30 mm

Zakres temperatury pracy

0~40 ˚C

Wskaźnik niskiego poziomu baterii

tak

Test przewodzenia

tak

Pomiar hFE tranzystora

PNP|NPN

Zastosowanie

elektryczne

Pomiar napięcia stałego

0-600 V d.c.
