GENERATOR FUNKCYJNY JDS6600 60MHz dwukanałowy

Symbol 43645

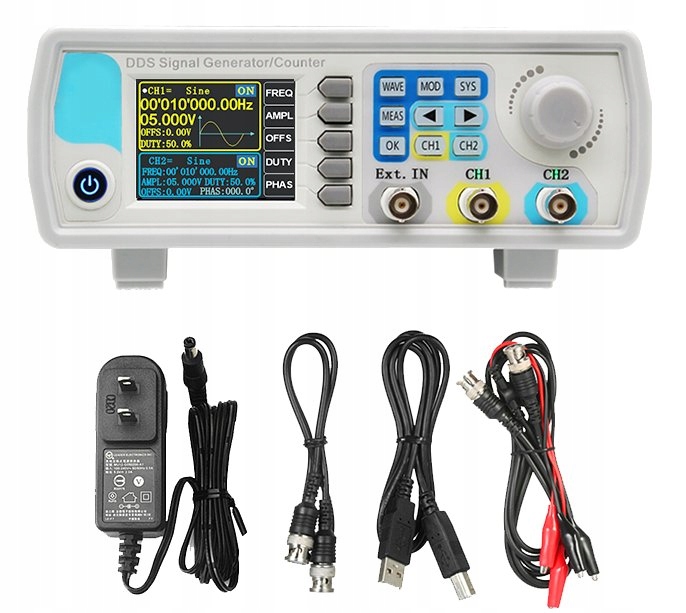

Dwukanałowy generator sygnału funkcji JDS6600 łączy wiele funkcji w jednym, takich jak Generator sygnału funkcyjnego, arbitralny Generator przebiegów, Generator impulsów, licznik i miernik częstotliwości itp. Urządzenie przyjmuje technologię Direct Digital Synthesizer (DDS) i zapewnia stabilne, precyzyjne, czyste i niewielkie zniekształcenia sygnałów. To świetny przyrząd do testowania lub pomiaru dla inżynierów elektroniki, laboratorium elektronicznego, nauczania i badań.

WAŻNE – zasilacz posiada wtyk amerykański. w zestawie dodajemy odpowiednią przejściówkę na Polskie gniazdka.

Cena za 1 sztukę

CECHY

• 320×240 kolorowy wyświetlacz LCD TFT o przekątnej 2.4 cala, jednocześnie wyświetlający parametry CH1 i CH2
• Zdolność do odtwarzania wzorów niestandardowych przebiegów
• Wyposażony w miękkie, czułe klawisze
• 60 grup arbitralnej funkcji przechowywania fal, pojemność pamięci każdej grupy wynosi 2048×14 bitów
• Cykl pracy każdego kanału można regulować niezależnie, rozdzielczość regulacji wynosi 0.1%
• Z funkcją cyfrowego wyjścia sygnału, zakres wyjściowy CMOS 0 ~ 10V
• Dwa kanały o równoważnej wydajności, regulowana różnica fazowa 360° z bezstopniową regulacją. Dwa kanały mogą jednocześnie wyprowadzać te same lub różne sygnały funkcyjne lub sygnały przebiegów arbitralnych, wszystkie parametry można regulować niezależnie, różnica faz między dwoma kanałami jest regulowana w sposób ciągły w zakresie 0-359.9 °.
• Triggerfunctions-cztery tryby wyzwalania. Możesz użyć fali sinusoidalnej, fali prostokątnej, fali piły lub fali arbitralnej, aby wygenerować ciąg impulsowy. Liczba okresów impulsów jest stale regulowana w zakresie 0-1048575.
• Szerokość impulsu jest precyzyjnie regulowana. Dzięki niezależnemu interfejsowi obsługi funkcja jest wyraźna; Z niezależnym przełącznikiem sterowania wygodnie jest kontrolować wyniki. Zakres regulacji: 25ns-4000s; Przesunięcie impulsu w sposób ciągły regulowane w zakresie 0% -120%; Amplituda impulsu może być regulowana w zakresie 0-10V z dokładnością do 0.01V.

Opis punktów na zdjęciu:

1. przycisk ON/OFF
2. 2,4" kolorowy wyświetlacz
3. przyciski obsługi
4. przyciski skrótów funkcji
5. interfejs pomiaru
6. pokrętło
7. interfejs wyjścia
8. interfejs zasilania
9. interfejs komunikacji USB
10. interfejs TTL
