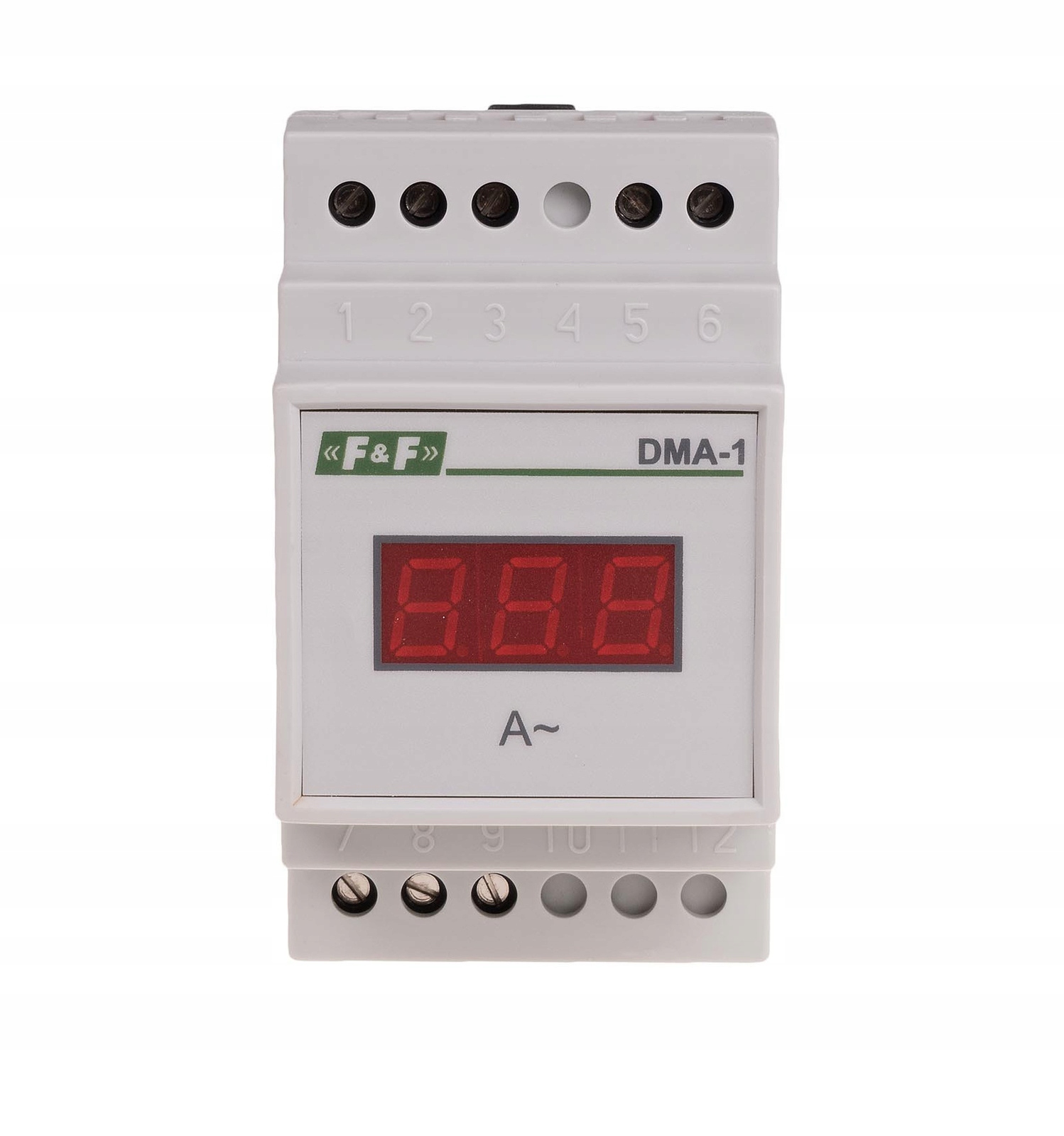

F&F Cyfrowy i jednofazowy wskaźnik natężenia prądu DMA-1 TrueRMS
F&F Cyfrowy i jednofazowy wskaźnik natężenia prądu DMA-1 TrueRMS
Działanie
- pomiar wartości skutecznej prądu w obwodzie elektrycznym.
- obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
- TrueRMS – wskaźnik wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.
Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.
Sposób znakowania przy zamówieniu
POMIAR POŚREDNI (z zastosowaniem przekładników)
DMA- X Y /5 A Z
X
Y
Z
Jednofazowy: 1
Wartość znamionowego prądu
pierwotnego przekładnika:
25, 30, 40, 50, 70, 75, 80, 100, 120,
125, 150, 160, 200, 250, 300, 400,
500, 600, 700, 750, 800, 900, 1000.
True RMS
Przykład:
* DMA-1 50/5 A – jednofazowy do współpracy z przekładnikiem 50/5 A, zakres mierzony 0÷50 A, bez TrueRMS
* DMA-1 150/5 A TrueRMS – jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS
POMIAR BEZPOŚREDNI (bez zastosowania przekładników)
DMA- X 20 A Z
X
Z
Jednofazowy: 1
True RMS
Przykład:
* DMA-1 20 A – jednofazowy do 20A, zakres mierzony 0÷20 A, bez TrueRMS
* DMA-1 20 A TrueRMS – jednofayowz do 20A, zakres mierzony 3×0÷20 A, z TrueRMS
